STRUTTURE IN TERRA RINFORZATA - "VARIANTE DI MORBEGNO" (SO)

La nuova statale 38 dello Stelvio, in provincia di Sondrio, nasce come alternativa alla statale esistente che attraversa i centri abitati di Cosio Valtellino e Morbegno. La topografia montuosa ha reso necessaria la ricerca di soluzioni per la stabilizzazione del terreno agli imbocchi delle gallerie “Selva Piana” e “Paniga”, e la costruzione di un nuovo rilevato intersecante un sottovia scatolare.

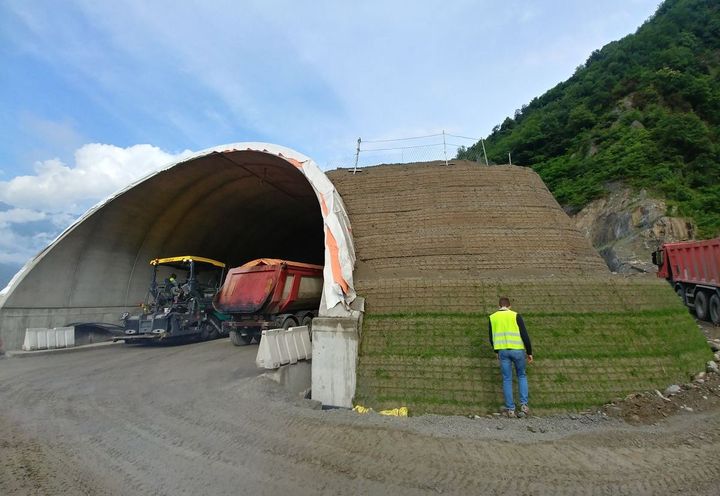

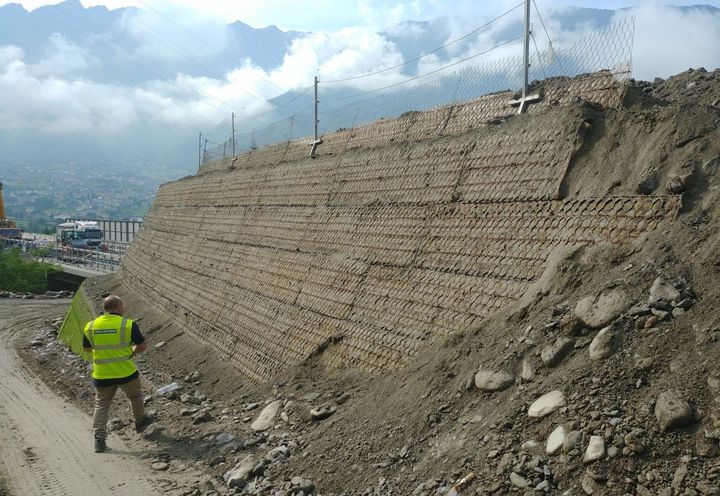

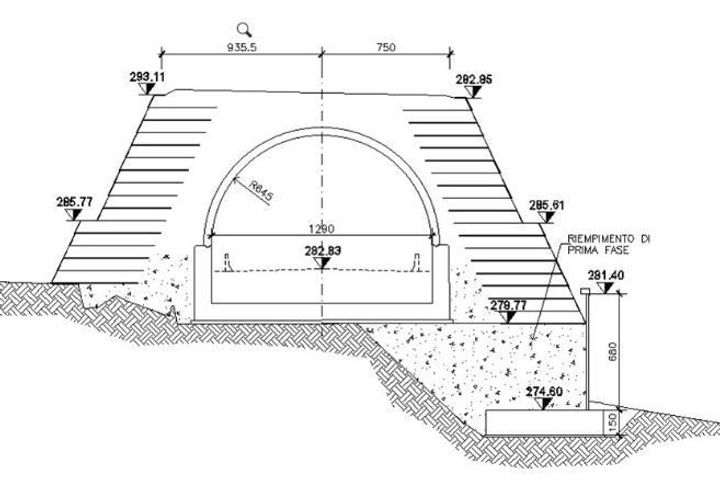

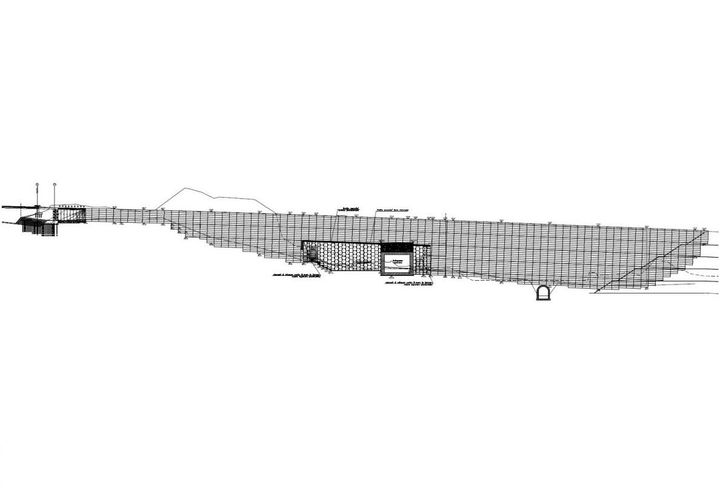

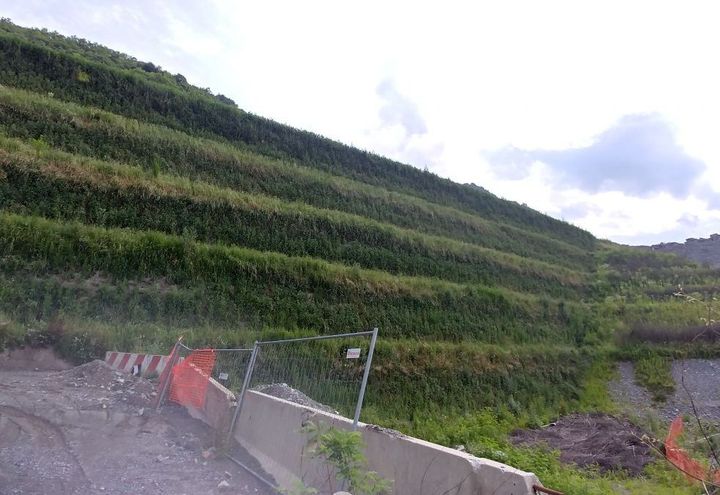

La realizzazione di opere in terra rinforzata si è rivelata essere la soluzione più adatta e vantaggiosa ai problemi di stabilizzazione del terreno all’imbocco delle gallerie e di costruzione del nuovo rilevato stradale. Il terreno in adiacenza agli imbocchi delle gallerie “Selva Piana” e “Paniga” è stato stabilizzato ricorrendo a strutture in terre rinforzata inclinate a 65°, realizzate mediante elementi modulari Terramesh Verde® con lunghezza variabile dai 3 m ai 6 m, in rete a doppia torsione a maglia esagonale, posizionate su più livelli intervallati da berme. Il sistema è di rapida installazione e permette di ottenere un paramento rinverdito. Il rilevato stradale è stato realizzato mediante terre rinforzate inclinate a 70° intervallate da berme, per un’altezza massima fuori terra di circa 25 metri. In questo caso, gli elementi Terramesh Verde® sono combinati con geogriglie di rinforzo polimeriche ParaLink®, di lunghezza variabile e resistenza caratteristica a trazione di 300 kN/m. In corrispondenza dell’intersezione con lo scatolare, è stata proposta una soluzione composita, costituita da un muro in terra armata a parete verticale in pannelli di calcestruzzo (MacRes®) e, per la parte sommitale, una terra rinforzata inclinata a 70° di caratteristiche analoghe a quelle delle sezioni adiacenti. La parete verticale è realizzata con pannelli prefabbricati in calcestruzzo armato (dimensione standard 1.50 m x 1.50 x 0.14 m), caratterizzati da una classe di resistenza minima a compressione C32/40, e da rinforzi metallici in strisce di acciaio zincato ad aderenza migliorata, sezione 50 x 4 mm e lunghezza 12 m.
